YCY-800系列产品概述
一．概述
YCY-800主要应用于110kV及以下的变电站综合自动化系统，它的系列产品采用完全真彩汉化的显示技术，人机界面友好，使您免除查找说明书操作的烦恼。每款产品均配置了基于PC机调试界面的接口，结合专用分析调试软件包，大大改善了现场调试手段。产品采用防尘、抗振动设计，适合安装于开关柜等环境条件较为恶劣的现场运行。机箱面板采用先进的工业美学设计，使用方便，倍感亲切。二．装置主要特点
- 高性能32位单片机技术，产品的稳定性高和运算速度快
- 保护采用14位的A/D转换器、以及专用测量子模块，各项测量指标达到很高的要求
- 大容量的RAM和Flash Memory，可记录4至10个录波报告，记录的事件数不少于1000条
- 采用CAN网作为内部通讯网络，数据信息进出流畅，事件可随时上传。
- 可独立整定10套保护定值，定值切换安全方便
- 高精度的时钟芯片，并配置有GPS硬件对时电路，便于全系统时钟同步
- 配备高速以太网络通信接口，每个装置独立的IP设置，并集成了IEC 60870-5-103标准通信规约
- 独立的RS485串行接口，为用户提供多种网络配置方案
- 尽心的电气设计，整机无可调节器件
- 高等级、品质保证的元器件选用
- 优异的抗干扰性能，组屏或安装于开关柜时不需其它抗干扰模件
- 完善的自诊断功能
- 防水、防尘、抗振动的机箱设计
- 免调试概念设计
YCY-8XX/XXXX
1 2
第一段：产品功能代号
如：YCY-813：主变非电量保护产品
第二段：
第一位：代表机箱结构
- 分体机箱
- 一体机箱
- 温度变送器外置，一体机箱
- 电源交流220V
- 直流220V
- 电源直流48V
- 电源直流24V
- 电源直流110V
- AC220V
- DC220V
- DC48V
- DC24V
- DC110V
- AC220V
- DC220V
- DC48V
- DC24V
- DC110V
四．YCY-800主要技术数据
4.1额定参数4.1.1 额定装置电压： DC220V或DC110V或者AC220V（订货注明）
4.1.2 额定交流数据：
a) 相电压: 100/ √3 V b) 线路抽取电压: 100V或100/ √3 V
c) 交流电流:5A或1A（订货注明） d) 额定频率:50Hz
4.1.3 功率消耗：
a) 直流回路 正常工作时： 不大于25W 动作时：不大于40W
b) 交流电压回路 每相不大于0.5VA
c) 交流电流回路 额定电流为5A时：每相不大于1VA
额定电流为1A时：每相不大于0.5VA
4.1.4 状态量电平：
CPU及通信接口模件的输入状态量电平: 220V（170 V～280V）
GPS对时脉冲输入电平: 24V（18 V～30V）
各CPU输出状态量（光耦输出）允许电平: 24V（18 V～30V）
驱动能力: 150mA
4.2主要技术性能
4.2.1 采样回路精确工作范围（3％误差）
电压：3 V～120V
电流：0.08In～20In
4.2.2 接点容量
信号回路接点载流容量 400VA
信号回路接点断弧容量 60VA
4.2.3 跳合闸电流
断路器跳闸电流 0.5A～4A（自适应）
断路器合闸电流 0.5A～4A（自适应）
4.2.4 各类元件精度
电流元件： <3% 电压元件： < 3%
检同期角度：< 2° 时间元件： < 20ms
频率偏差： <0.02Hz 滑差定值： < 3%
4.2.5 整组动作时间(包括继电器固有时间)
速动段的固有动作时间：
1.2倍整定值时测量，不大于35ms
4.2.6 模拟量测量回路精度
装设专用测量子模件的测控装置：
电流、电压：0.2级
功率、电度：0.5级
4.3 绝缘性能
4.3.1 绝缘电阻
装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V的兆欧表测量其绝缘电阻值，正常试验大气条件下，各等级的各回路绝缘电阻不小于50MΩ。
4.3.2 介质强度
在正常试验大气条件下，装置能承受频率为50Hz，信号输入端子对地电压为500V、其他回路对地电压为2000V，历时1分钟的工频耐压试验而无击穿闪络及元件损坏现象。试验过程中，任一被试回路施加电压时其余回路等电位互联接地。
4.3.3 冲击电压
在正常试验大气条件下，装置的电源输入回路、交流输入回路、输出触点回路对地，以及回路之间，能承受1.2/50µs的标准雷电波的短时冲击电压试验，开路试验电压5kV。
4.3.4 耐湿热性能
装置能承受GB/T 7261第20章规定的湿热试验。最高试验温度+40℃、最大湿度95％，试验时间为48小时的恒定湿热试验，在试验结束前2小时内根据2.3.1的要求，测量各导电电路对外露非带电金属部分及外壳之间、电气上不联系的各回路之间的绝缘电阻不小于1.5MΩ，介质耐压强度不低于2.3.2规定的介质强度试验电压幅值的75％。
4.4电磁兼容性能
4.4.1 静电放电抗干扰度
通过GB/T 17626.2－1998标准、静电放电抗干扰4级试验。
4.4.2 射频电磁场辐射抗干扰度
通过GB/T 17626.3－1998标准、射频电磁场辐射抗干扰度3级试验。
4.4.3 电快速瞬变脉冲群抗扰度
通过GB/T 17626.4－1998标准、电快速瞬变脉冲群抗扰度4级试验。
4.4.4 浪涌（冲击）抗扰度
通过GB/T 17626.5－1999标准、浪涌（冲击）抗扰度3级试验。
4.4.5 射频场感应的传导骚扰度
通过GB/T 17626.6－1998标准、射频场感应的传导骚扰度3级试验
4.4.6 工频磁场抗扰度
通过GB/T 17626.8－1998标准、工频磁场抗扰度5级试验
4.4.7 脉冲磁场抗扰度
通过GB/T 17626.9－1998标准、脉冲磁场抗扰度5级试验。
4.4.8 阻尼振荡磁场抗扰度
通过GB/T 17626.10－1998标准、阻尼振荡磁场抗扰度5级试验。
4.4.9 振荡波抗扰度
通过GB/T 17626.12－1998标准、振荡波抗扰度4级试验。
4.4.10辐射发射限值试验
通过GB9254－1998标准、辐射发射限值A类试验。
4.5 机械性能
4.5.1 振动
装置能承受GB/T 7261中16.2规定的严酷等级为I级的振动响应试验。
4.5.2 冲击
装置能承受GB/T 7261中17.4规定的严酷等级为I级的冲击响应试验。
4.5.3 碰撞
装置能承受GB/T 7261第18章规定的严酷等级为I级的碰撞试验。
4.5.4 环境条件
a) 环境温度：工作：-20℃～+55℃ 。
贮存：-25℃～+70℃,在极限值下不施加激励量,装置不出现不可逆的变化,温度恢复后,装置应能正常工作。
b) 相对湿度：最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度为25℃且表面无凝露。最高温度为+40℃时,平均最大相对湿度不超过50%。
c) 大气压力：86～106kPa（相对海拔高度2km以下）。
五．系统典型设备及功能
YCY-801适用于35KV或66KV电压等级的经消弧线圈接地或不接地系统中线路保护测控装置。YCY-801C 适用于35KV或66KV电压等级的低周低压解列装置。
YCY-803 适用于35KV及以下电压等级的经消弧线圈接地或不接地系统中站用变/接地变保护测控装置。
YCY-804A适用于110KV及以下电压等级的中性点经消弧线圈接地或不接地中低压系统中单Y、双Y、△型接线的并联电容器组保护测控装置。
YCY-804B适用于110KV及以下电压等级的中性点经消弧线圈接地或不接地中低压系统中桥形接线并联电容器组的保护测控装置。
YCY-804C适用于110KV及以下电压等级的中性点经消弧线圈接地或不接地中低压系统中桥形接线并联电容器组的保护测控装置。
YCY-805适用于3-10KV电压等级中高压异步电动机的综合保护。
YCY-806 适用于3-10KV电压等级中高压异步电动机差动保护。
YCY-802 适用于低压母线分段开关保护和母联自投功能。
YCY-808 适用于进线开关和内桥开关自投。
YCY-810 适用于66kV及以下电压等级所装设的电抗器保护及测控。
YCY-809 适用于电压互感器的保护，并实现电压并列功能。
YCY-801C 适用于110KV及以下电压等级的低周低压高周高压解列。
YCY-811A 适用于110KV及以下电压等级的双圈变压器差动保护，满足三侧差动的要求。
YCY-811B 适用于110KV及以下电压等级的双圈、三圈变压器，满足四侧差动的要求。
YCY-812A 适用于110KV及以下电压等级的变压器110KV侧后备保护测控。
YCY-812B 适用于110KV及以下电压等级的变压器低压侧或中压侧（35KV、10KV或6KV）的后备保护测控。
YCY-813 作为变压器的非电量保护。
YCY-807A适用于发电厂、变电站自动化系统，提供完整的测量和控制功能。
YCY-807B适用于发电厂、变电站自动化系统主变，提供完整的测量和控制功能。
YCY-807C 适用于发电厂、变电站自动化系统所用变，提供完整的测量和控制功能。
YCY-807D 适用于发电厂、变电站自动化系统主变、所用变，提供完整的测量和控制功能。
YCY-861，YCY-862 通信服务器。采集全站信息并进行规约转换，上传监控系统、DCS系统或调度系统；也可作为规约转换器将智能设备接口及规约统一转化为以太网103规约。
YCY-8000发电厂、变电站监控管理系统。
六．YCY-800系列保护测控装置示意图

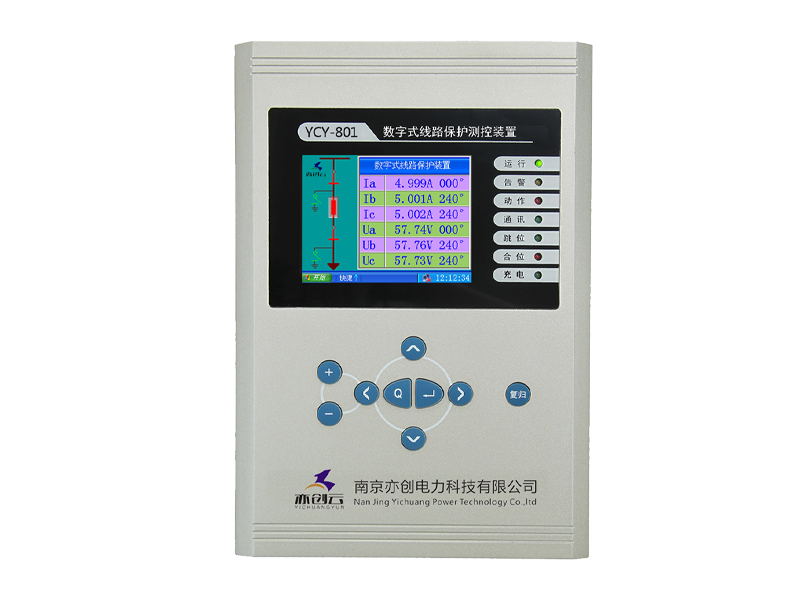

6.1 YCY-800系列保护测控装置面板图
见附图2.1 YCY-800系列面板图。6.2 YCY-800系列保护测控装置断路器操作回路原理图

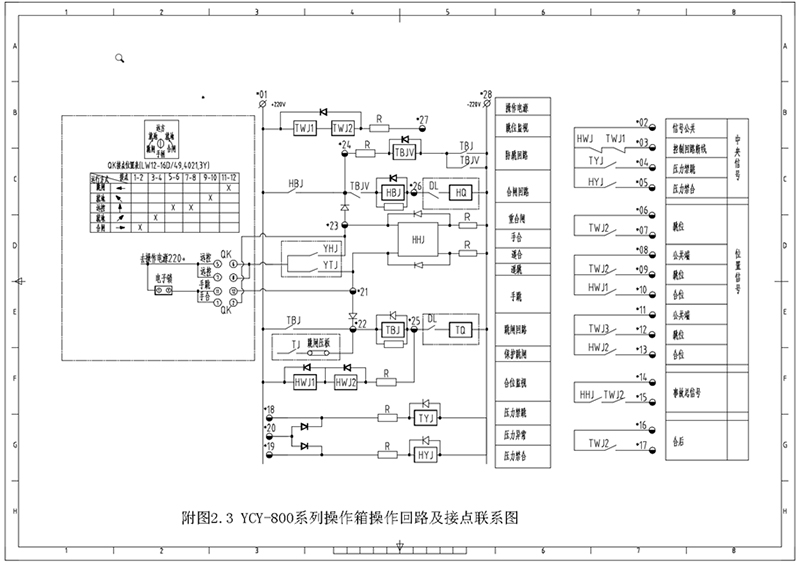

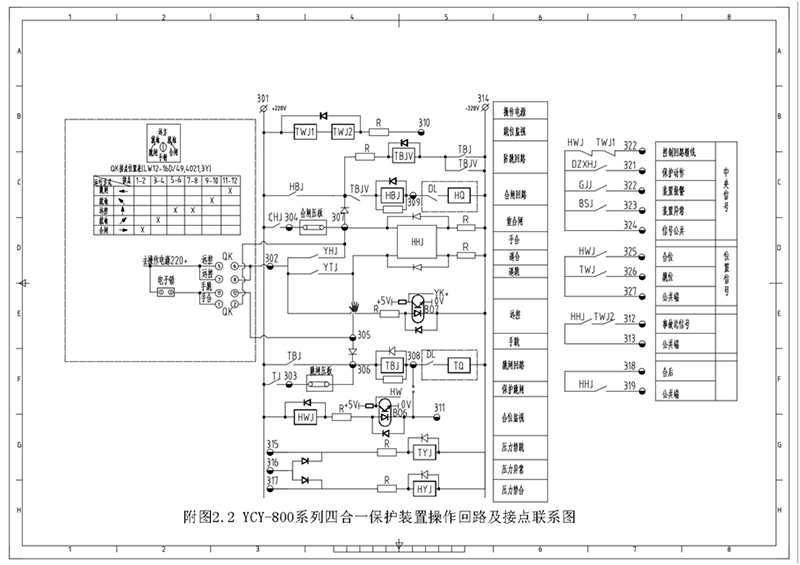

见附图2.2 YCY-800系列四合一保护装置操作回路。附图2.3 YCY-800系列操作箱操作回路。

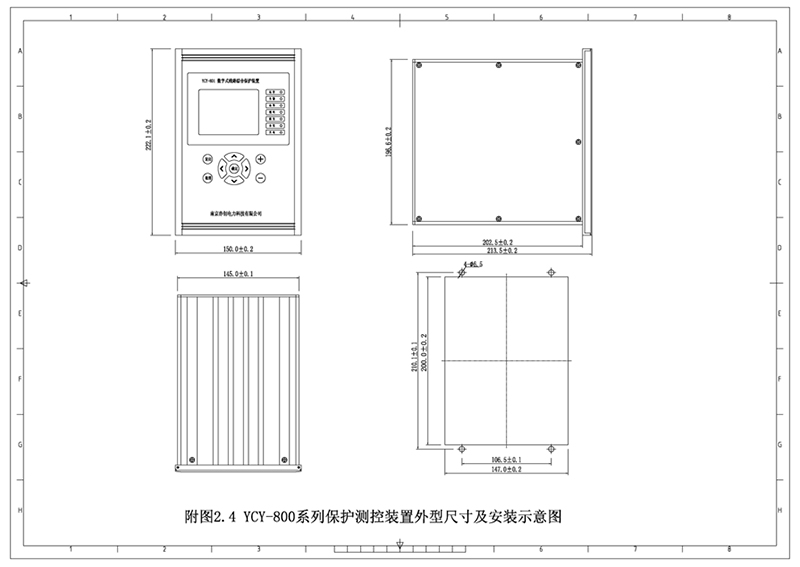

6.3 YCY-800系列保护测控装置外型尺寸及安装示意图
见附图2.4 YCY-800系列保护测控装置外型尺寸及安装示意图。
